    TGX313軸用旋轉組合密封

    一、標準材料

    方形密封環:填充PTFE,T106;

    O型圈:丁腈橡膠、三元乙丙或氟橡膠。

    二、概述

    TGX313型軸用旋轉組合密封由一個方形的密封環和一個GB3452.1 O”形橡膠圈組合而成。為雙作用旋轉密封件,用于液壓與氣動行業,如:旋轉分配器、液壓泵、馬達、旋轉接頭、閥門等。

    設計選用時可參考Trelleborg公司TG3系列標準。

    三、特點

    *適用于內部和外部密封用途

    *良好的密封性能

    *極低的摩擦阻力,無爬行現象

    *潤滑油儲油槽

    *結構簡單,安裝方便

    四、工況條件

    直徑范圍 mm

       m/s

      MPa



         質

    6~1500

    2

    0~30

    -50~+250(取決于O形圈材質)

    液壓油、氣、水、乳化液等

    五、訂貨示例

    例:旋轉軸直徑d=Φ80mm

        訂貨號  TGX313--80

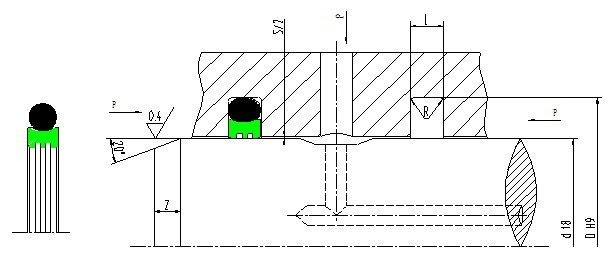

    六、溝槽尺寸

    d f8

    溝槽底徑

    D H9

    溝槽寬度

    L+0.2

    O形圈截面直徑 d2

    R

    徑向間隙 S

    Z

    15MPa

    30MPa

    6~18.9

    d+4.9

    2.2

    1.80

    0.5

    0.15

    0.10

    1.5

    19~37.9

    d+7.5

    3.2

    2.65

    0.8

    0.20

    0.15

    2.0

    38~199.9

    d+11.0

    4.2

    3.55

    1.2

    0.25

    0.20

    3.0

    200~255.9

    d+15.5

    6.3

    5.30

    1.5

    0.30

    0.25

    5.0

    256~649.9

    d+21.0

    8.1

    7.00

    2.0

    0.30

    0.25

    6.5

    650~1500

    d+28.0

    9.5

    8.40

    3.0

    0.45

    0.30

    8.0

    注:軸徑dф20mm,建議采用分體式溝槽。



    七、規格表

    軸徑

    df8

    溝槽直徑

    DH9

    溝槽寬度 L+0.2

    訂貨型號



    軸徑

    df8

    溝槽直徑

    DH9

    溝槽寬度 L+0.2

    訂貨型號

    8

    12.9

    2.2

    TGX313-8

    150

    161.0

    4.2

    TGX313-150

    10

    14.9

    2.2

    TGX313-10

    160

    171.0

    4.2

    TGX313-160

    12

    16.9

    2.2

    TGX313-12

    170

    181.0

    4.2

    TGX313-170

    14

    18.9

    2.2

    TGX313-14

    180

    191.0

    4.2

    TGX313-180

    15

    19.9

    2.2

    TGX313-15

    190

    201.0

    4.2

    TGX313-190

    16

    20.9

    2.2

    TGX313-16

    200

    215.5

    6.3

    TGX313-200

    18

    22.9

    2.2

    TGX313-18

    210

    225.5

    6.3

    TGX313-210

    20

    27.5

    3.2

    TGX313-20

    220

    235.5

    6.3

    TGX313-220

    22

    29.5

    3.2

    TGX313-22

    230

    245.5

    6.3

    TGX313-230

    24

    31.5

    3.2

    TGX313-24

    240

    255.5

    6.3

    TGX313-240

    25

    32.5

    3.2

    TGX313-25

    250

    265.5

    6.3

    TGX313-250

    28

    35.5

    3.2

    TGX313-28

    260

    281.0

    8.1

    TGX313-260

    30

    37.5

    3.2

    TGX313-30

    270

    291.0

    8.1

    TGX313-270

    32

    39.5

    3.2

    TGX313-32

    280

    301.0

    8.1

    TGX313-280

    35

    42.5

    3.2

    TGX313-35

    290

    311.0

    8.1

    TGX313-290

    36

    43.5

    3.2

    TGX313-36

    300

    321.0

    8.1

    TGX313-300

    38

    49.0

    4.2

    TGX313-38

    310

    331.0

    8.1

    TGX313-310

    40

    51.0

    4.2

    TGX313-40

    320

    341.0

    8.1

    TGX313-320

    42

    53.0

    4.2

    TGX313-42

    330

    351.0

    8.1

    TGX313-330

    45

    56.0

    4.2

    TGX313-45

    340

    361.0

    8.1

    TGX313-340

    48

    59.0

    4.2

    TGX313-48

    350

    371.0

    8.1

    TGX313-350

    50

    61.0

    4.2

    TGX313-50

    360

    381.0

    8.1

    TGX313-360

    55

    66.0

    4.2

    TGX313-55

    370

    391.0

    8.1

    TGX313-370

    60

    71.0

    4.2

    TGX313-60

    380

    401.0

    8.1

    TGX313-380

    63

    74.0

    4.2

    TGX313-63

    390

    411.0

    8.1

    TGX313-390

    65

    76.0

    4.2

    TGX313-65

    400

    421.0

    8.1

    TGX313-400

    70

    81.0

    4.2

    TGX313-70

    420

    441.0

    8.1

    TGX313-420

    75

    86.0

    4.2

    TGX313-75

    450

    471.0

    8.1

    TGX313-450

    80

    91.0

    4.2

    TGX313-80

    480

    501.0

    8.1

    TGX313-480

    85

    96.0

    4.2

    TGX313-85

    500

    521.0

    8.1

    TGX313-500

    90

    101.0

    4.2

    TGX313-90

    520

    541.0

    8.1

    TGX313-520

    95

    106.0

    4.2

    TGX313-95

    550

    571.0

    8.1

    TGX313-550

    100

    111.0

    4.2

    TGX313-100

    600

    621.0

    8.1

    TGX313-600

    105

    116.0

    4.2

    TGX313-105

    630

    651.0

    8.1

    TGX313-630

    110

    121.0

    4.2

    TGX313-110

    650

    678.0

    8.1

    TGX313-650

    115

    126.0

    4.2

    TGX313-115

    670

    698.0

    9.5

    TGX313-670

    120

    131.0

    4.2

    TGX313-120

    700

    728.0

    9.5

    TGX313-700

    125

    136.0

    4.2

    TGX313-125

    750

    778.0

    9.5

    TGX313-750

    130

    141.0

    4.2

    TGX313-130

    800

    828.0

    9.5

    TGX313-800

    140

    151.0

    4.2

    TGX313-140



    1000

    1028.0

    9.5

    TGX313-1000
